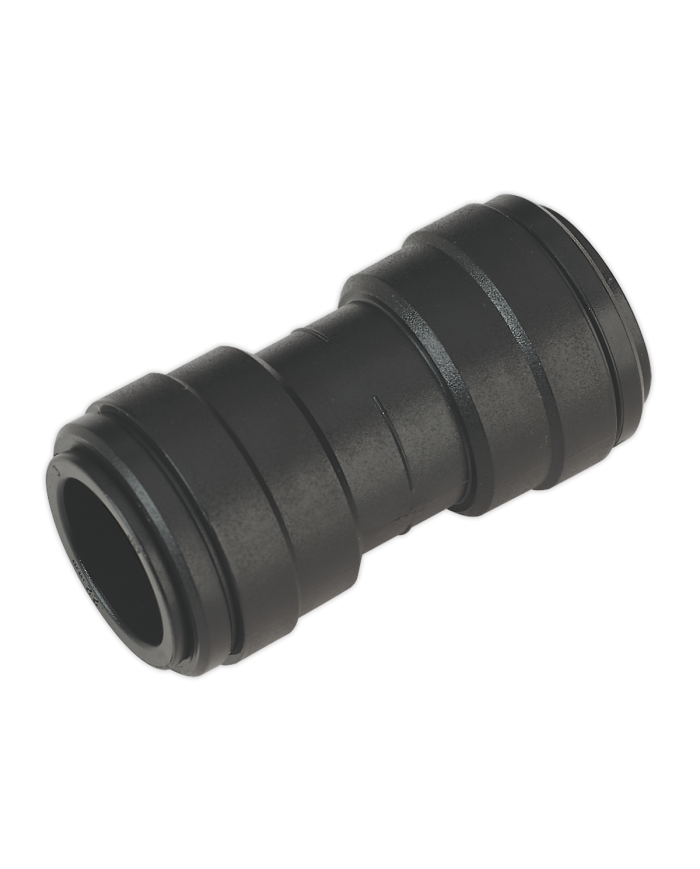

RACCORDO INTERMEDIO DIRITTO 18MM

Raccaordo intermedio diritto per tubo 18 mm

Compare Add to Wishlist Size Guide
Descrizione

Questi raccordi rapidi sono stati espressamente ideati per applicazioni nella pneumatica miniaturizzata. Essi garantiscono un metodo di connessione veloce e sicuro. Offrono innumerevoli vantagi rospetto ai raccordi di tipo convenzionale. Sistemi di tubatura anche complessi possono essere assemblati molto oiu' rapidamente. Essendo i raccordi rapidi cos' facili da scollegare, si possono effettuare modifiche o ampliamenti riducendo al minimo la fermata della produzione. Essi possono rivelarsi particolarmente utili nei casi di sistemi per programmi di test o sviluppo che necessitano di coctanti riconfigurazioni. Per realizzare una connessione è sufficiente spingere nel raccordo il tubo a mano: il sistema di aggraffaggio brevettato da John Guest trattiene il tubo fermamente in posizione senza deformazioni e senza riduzzioni di flusso.

Appositamente ideati per applicazioni Pneumatiche

Possibilità di impegno con una vasta gamma di tubi in plastica o in metallo

Il tubo si aggangia prima di fare tenuta

Rapida installazione e tenuta subito perfetta

Scollegamento veloce

Nessun attrezzo necessario

Certificazione ISO 9001 dal 1989

Passaggio ottimizzato, nessuna strozzatura

Copricolletto per evitare la rimozione accidentale e codifica attraverso i colori

I raccordi contrassegnati PM e PI sono stati prodotti con materiale approvato dalla Food and Drug Administration (FDA) quindi adatto al contatto con alimenti.

I raccordi rapidi della serie PM sono realizzati in copolimero acetalico di colore nero ed O-ring in gomma nitrilica di qualità alimentare e quindi sono particolarmente idonei per acqua e liquidi alimentari. Sono altrettanto idonei per applicazioni con aria e gas inerti e possono essere utilizzati sulle linee di N2 e CO2, di gas misti, per applicazioni con vuoto e pneumatiche. La John Guest è uno dei maggiori produttori di raccordi rapidi per molteplici applicazioni grazie alla produzione di articoli di elevata qualità con avanzate tecniche di controlli sui processi produttivi.

I principali vantaggi dei raccordi JG sono:

Prodotto di qualità adatto per acqua e liquidi alimentari Può essere riutilizzato diverse volte Installazione rapida e perfetta tenuta sul tubo Nessuna strozzatura di passaggio Impiego per diversi tipi di materiale Materiale approvato dalla Food and Drug Administration e quindi idonei per contatto con alimenti Conforme alle norme Cee per alimenti

Come realizzare una giunzione:

Tagliare il tubo perpendicolarmente Spingere il tubo all’interno del raccordo fino a fine corsa Tirare il tubo per controllare che il serraggio sia avvenuto

Come realizzare un collegamento:

Spingere il tubo a mano nel raccordo Il sistema di agraffaggio con i dentini interni trattiene il tubo Verificare la tenuta tirando il tubo

Come sfilare il raccordo:

Spingere la pinzetta o anello verso il raccordo.Sfilare il tubo. Prima di sfilare il raccordo accertarsi che l’impianto sia depressurizzato Temperatura e pressione di utilizzo

Temperatura Pressione

5/32" - 5/16"

4 mm - 8 mm 3/8" - 1/2" 10 mm - 22 mm Aria -20°C 16 Bar 10 Bar Aria e Acqua potabile +1°C 16 Bar 10 Bar Aria e Acqua potabile +23°C 16 Bar 10 Bar Aria e Acqua potabile +70°C 10 Bar 7 Bar

Dettagli del prodotto
John Guest
PM0418E
